电位器B103和B502有什么不同？

电位器主要结构包括一个电阻体、三个固定端脚以及一个滑动触点系统，当电阻体的两个固定端之间施加电压时，滑动触点的位置变化会导致动触点与任意固定端之间的电阻值发生变化,从而实现对电压和电流的调节。

电阻器的阻值变化规律主要有三种：对数式、直线式和指数式,这三种规律描述了电位器阻值与滑动片旋转角度之间的关系。

直线式电位器：阻值与旋转角成直线关系,通常用于分压器等场合。

指数式电位器：电位器开始转动时，阻值变化较大，随着旋转角度接近最大阻值一端,阻值变化变小。

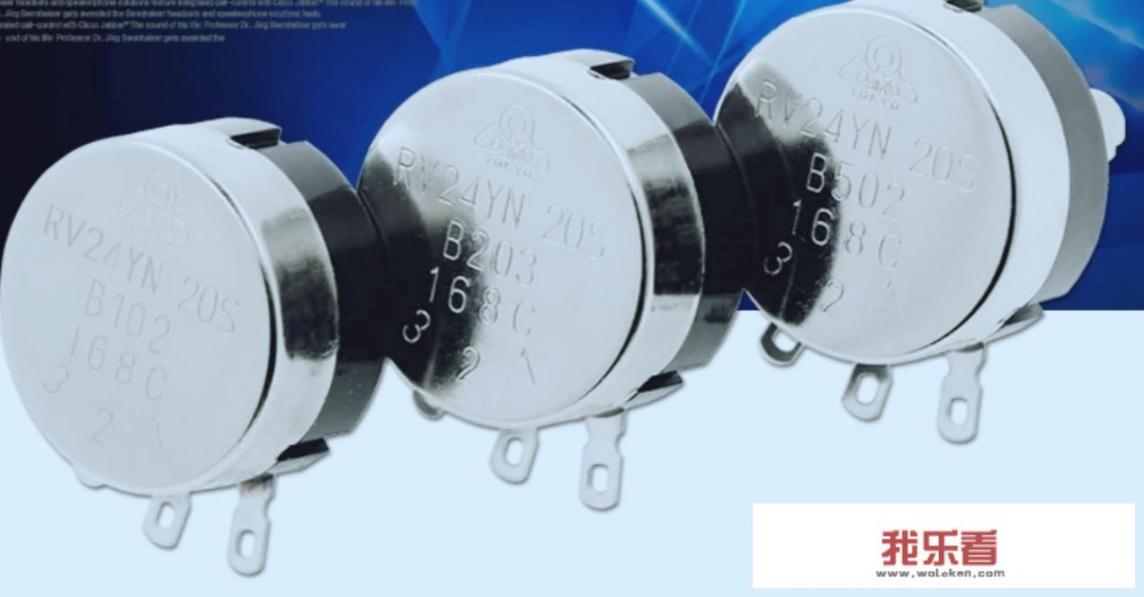

对数式电位器：电位器开始转动时，阻值变化较小，随着旋转角度接近最大阻值一端，阻值变化变大。 中提到，B103表示为10×10³=10kΩ，而B502表示为50×10²=5kΩ，从图中可以看出，B102为100Ω，B203为20kΩ的电位器。

电位器的总阻值是指电阻体两端之间的电阻值,任何电位器的标称阻值都需要符合允许误差范围。

测量电位器总阻值时，应将动触点尽可能靠近一个固定端，例如旋转后的电位器，并确保动触点完全脱离电阻体工作端,以获得更准确的测量值。

电位器在许多家用电器和工业设备中都有广泛应用，例如收音机的音量调节、电路板上的电压和电流调节、变频器的调速控制以及电子式时间继电器的延时调整等，由此可见,电位器在我们的日常生活和生产中应用如此广泛。

电位器的阻值表示方法主要有以下两种：

1. 数码表示法：三位数字表示法是最常用的方法，前两位数字代表有效值，最后一位数字代表10的几次方，单位为Ω，103表示10×10³=10kΩ，502表示50×10²=5kΩ，四位数字表示法则类似，前三位数字代表有效值，最后一位数字代表10的几次方，例如1502表示150×10²=15kΩ。

2. 字母表示法：两位数字加一位字母表示法，前两位数字代表有效值，字母代表10的几次方，01C表示100×10²=10kΩ。

B103和B502的区别主要体现在标称阻值上，B103的最大阻值为10kΩ，而B502的最大阻值为5kΩ。

电位器的选用方法需要根据具体需求来选择，不同型号的电位器在阻值变化规律、封装形式等方面有所不同，因此不宜混用，特别是精密电位器损坏后，必须用相同规格的精密电位器进行更换,以确保调节精度。

三位数字表示法是电阻值最常用的标识方法，其中前两位数字代表有效值，最后一位数字代表10的几次方，103表示10×10³=10kΩ，502表示50×10²=5kΩ，四位数字表示法则类似，前三位数字代表有效值，最后一位数字代表10的几次方,两位数字加一位字母表示法则用于更复杂的电阻值表示。

对于提问者来说，B103和B502的后三位数字确实代表电位器的阻值，B103代表10kΩ，而B502代表5kΩ，三位数字表示法的前两位数字代表有效值，最后一位数字代表10的几次方，单位为Ω。

如果还有其他疑问，欢迎在评论区留言，关注电子及工控技术的内容,可以持续获取更多有趣的知识！
